远程自动气象站
系统概述
近几年来，随着我国建设的飞速发展，小气候、微气象对各行各业和人民生活产生了一定的影响，传统的有人值守的气象站已不能满足对气象监测的快速反应需求，我公司的气象监测装置主要是针对农业、林业、电力、交通、油田、沙漠、科研、自然灾害的气候监测而研发生产的。其系统包含监测主站和现场监测装置两部分，可以监测温度、雨量、湿度、风速、风向、气压、太阳辐射等参数。通过移动、联通、电信网络进行数据传输，具有实时性强、数据采集量大、数据安全可靠的特点。能节省大量的人力、物力。
系统特点：
可以按照不同的需求配置监测参数，可以在多种自然环境下正常工作，是全能型自动气象站。
温湿度和气压采用最先进的进口数字传感器，免标定，精度准确、运行稳定可靠。
监测装置内存容量大，可连续存储长时间的气象数据；
多功能、可扩展、自适应性强；
制作工艺精良，具有良好的抗腐蚀性；
在设计上采用先进完善的多种防雷保护设计，能有效的防治雷电干扰；
运行功耗低、自检能力强；
操作简便、易于安装维护和远、近程监控；
可利用太阳能供电方式、可在无市电情况下连续正常工作 ；
可自动控制供电方式，并具有良好的节电性能；
传输方式多样，可用GSM、GPRS、CDMA、卫星、广播、光纤、有线等多种传输方式。
系统构成
1、系统拓扑图：

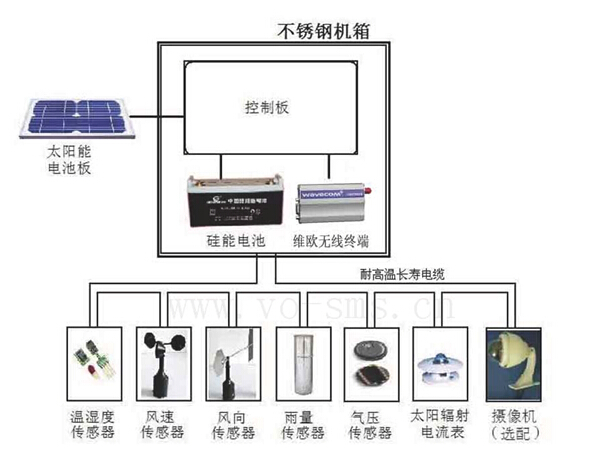

2、监测装置框图：
3、系统构成：
气象监测系统由气象监测中心站、气象监测装置构成，可监测温度、湿度、风速、风向、雨量和太阳辐射。需要现场图像的监测点可以配备工业级摄像机进行图像辅助监测。
气象监测中心站：
由数据服务器、应用服务器、分析软件组成，主要实现对所有气象监测点装置气象数据的自动接收，并按时间整理成表格，由分析查询系统按照气象部门相关标准对数据进行综合分析，将所有数据通过各种报表、统计图、曲线等方式显示给用户，软件通过IE 浏览器可远程浏览。
气象监测装置
监测装置安装在监测地点，监测温湿度、风速风向、气压雨量等气候物理参数；
传感器组合：
温度+湿度（摄像机）（MRAM-Ⅰ）
风速+风向（摄像机）（MRAM-Ⅱ）
温度+湿度+气压（摄像机）（MRAM-Ⅲ）
温度+湿度+雨量（摄像机）（MRAM-Ⅳ）
温度+湿度+风速+风向（摄像机）（MRAM-Ⅴ）
温度+湿度+风速+风向+雨量（摄像机）（MRAM-Ⅵ）
温度+湿度+风速+风向+雨量+气压（摄像机）（MRAM-Ⅶ）
说明： 各传感器可任意组合，或单独使用，摄像机为选配。
电源
野外：太阳能电池+蓄电池
交流电：220V/380V+蓄电池（备用）
通讯
气象监测中心和各个监测点的通讯方式为以下中的任意一种，可根据不通通信环境选择。
短信GSM
无线 GPRS
无线 CDMA
无线 3G
无线RF
其它m2
相关气象参数指标
|
序号 |
监测量 |
范围 |
精度 |
分辨率 |
|
1 |
温度 |
－40℃～＋65℃ |
±0.3℃ |
0.1℃ |
|
2 |
湿度 |
0%～100% |
±4% |
1% |
|
3 |
风速 |
0m/s～70m/s |
±（0.3+0.03V）m/s |
0.1m/s |
|
4 |
风向 |
0°～360° |
±3° |
2.82° |
|
5 |
雨量 |
0mm/min～8mm/min |
4％ |
0.2mm |
|
6 |
气压 |
30～120kPa |
50Pa |
1.5~6Pa |
|
7 |
太阳辐射 |
0～1800W/m2 |
5% |
1W/ m2 |
|
序号 |
参数 |
参数值 |
||
|
1 |
工作温度 |
－30℃～＋70℃ |
||
|
2 |
工作湿度 |
0%～100%RH |
||
|
3 |
大气压 |
86kPa～106 kPa |
||
|
4 |
供电 |
12V蓄电池 |
220V50Hz交流电 |
|
|
5 |
太阳能电池 |
15W(根据日照调整) |
30W(根据日照调整) |
|
|
6 |
通讯方式 |
GSM短信 |
GPRS/CDMA |
3G |
|
7 |
机械尺寸 |
|||
|
8 |
重量 |
|||
